方案設計

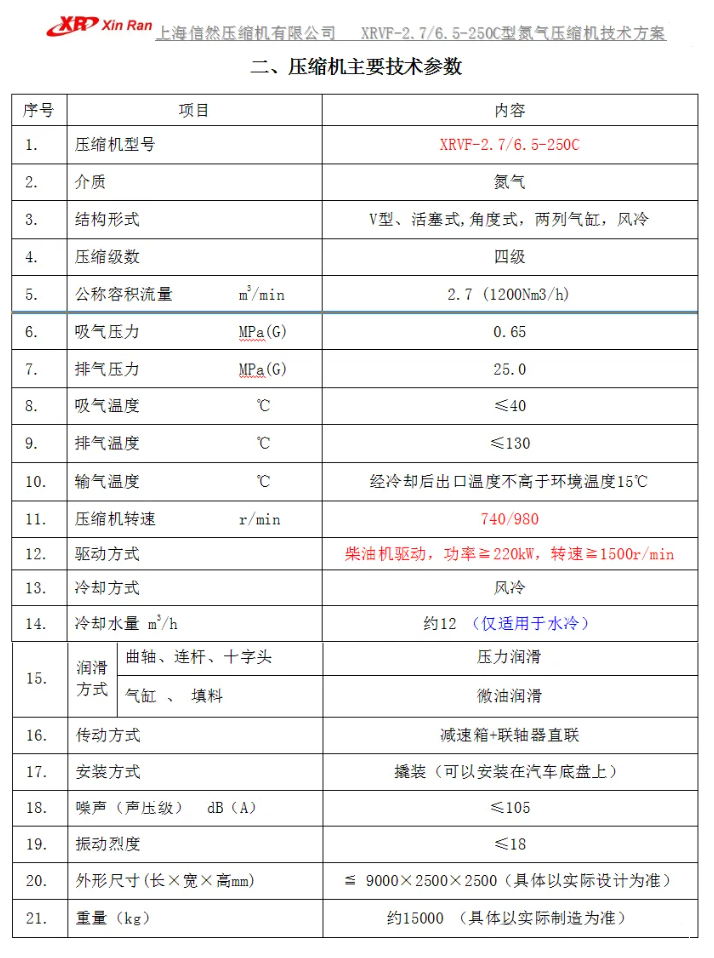

根據用戶提供的參數：氮?dú)饬髁?/span>1200Nm3/h,進氣壓力0.65MPa(G),排氣壓力25MPa(G)，我公司將為用戶提供優質的可靠的節能的技術方案。以下為具體的方案設計內容。

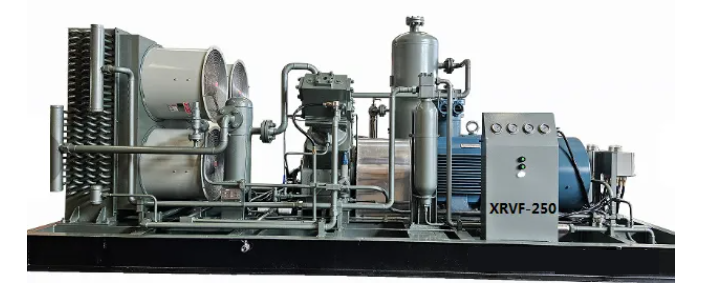

該機組是我公司引進德國先進技術生產制造。該壓縮機組為V型、微油潤滑、風、四級壓縮、往復活塞式。整個機組布置在底座上，成撬供應。該機組結構緊湊、運轉平穩、維修方便、噪音低、振動小、安全可靠、自控水平高。

1、曲軸箱材料為灰鑄鐵，結構為機身與中體分開式，下部可貯存潤滑油，并裝有粗濾油器部件，側蓋板上裝有測油桿和加油口。

2、曲軸采用優質碳素鋼鍛制，配有平衡重。裝車前曲軸做靜平衡試驗，使其在額定轉速下運轉平穩。曲柄銷處采用高頻淬火，增加其耐磨性。

3、連桿采用優質鍛鋼，連桿比選擇合理。大頭孔內鑲有薄壁瓦，小頭孔內鑲有銅套。

4、十字頭體為球墨鑄鐵，其上有連接活塞桿用的螺紋以及與連桿連接用的十字頭銷。結構簡單，使用可靠。

5、氣缸座材料為灰鑄鐵，與中體采用定位銷或止口定位。氣閥在缸座上為軸向布置。同時缸座上設有安裝填料筒的位置。其冷卻方式為自然冷卻?？拷S箱的氣缸座上裝有排污閥。

6、氣缸材料為灰鑄鐵，采用微油潤滑設計，微量注油潤滑。

7、氣缸蓋材料為灰鑄鐵，氣閥在缸蓋上為軸向布置。

8、壓縮機的活塞材料為鑄鋁ZL108，活塞上裝有活塞環和導向環。活塞環和導向環材質均為PEEK，該材質有良好的耐磨性和導熱性，微量注油潤滑。

9、活塞桿采用鍛鋼42CrMo材質，同時與填料對磨的表面采用淬火處理，以提高表面硬度，增加耐磨性。與十字頭采用螺紋連接。

10 、填料函結構：填料盒材質為不銹鋼,填料從氣缸工作腔中裝入，在接近氣缸工作腔的第一小室中放置一個阻流環，進行節流。其后若干小室中每個小室中放二組填料，填料材質為PEEK，具有良好的耐磨性和導熱性，微量注油潤滑。填料與活塞桿磨擦所產生的熱量通過冷卻水帶走。

11、氣閥采用國際上流行的網狀結構閥。此種氣閥在有限的安裝截面上油最大的氣閥有效通流面積，同時噪聲較小、工作可靠、壽命長。

12、 壓縮機曲軸、十字頭、連桿等處潤滑系統由粗過濾器、精過濾器等組成。氣缸、填料為無油潤滑。

13、 冷卻系統：（1）如采用水循環冷卻系統，則各級氣缸為水冷卻，工藝氣水冷式設計，水冷冷卻器主要是冷卻各級壓縮后的工藝氣、潤滑油；各級填料采用油冷卻；（2）如采用風冷系統，則壓縮機氣缸、填料采用強制風冷式，冷卻器為翅片管式。冷卻系統主要是冷卻壓縮機排氣、壓縮機氣缸及填料；保證壓縮機有一個完善的熱力循環，使高溫零件得以降溫，潤滑油溫不致過高而降低或失去潤滑性能等。

14、主驅動為柴油發動機,轉速≧1500r/min，功率≧250KW。

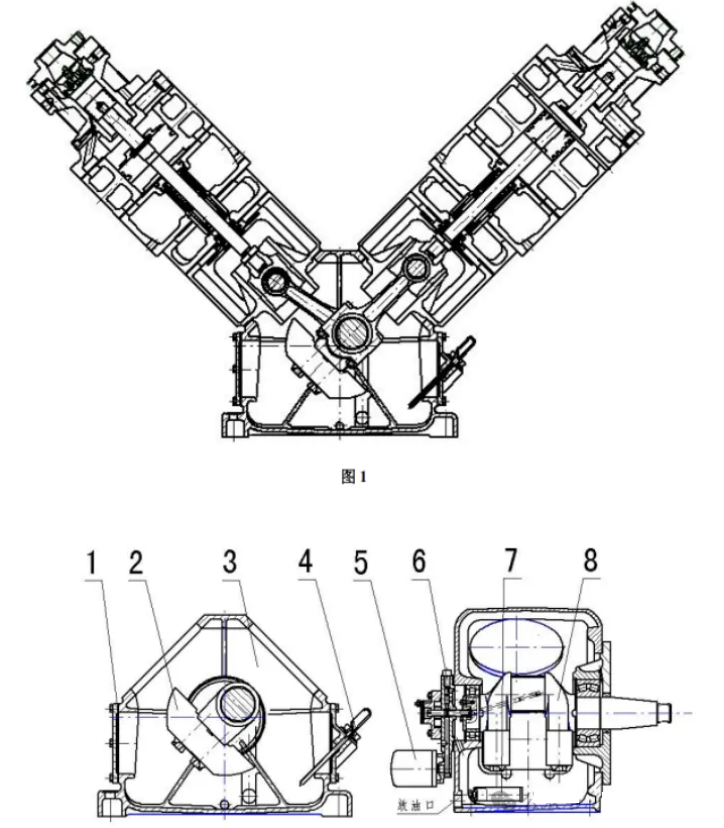

15、壓縮機主機外形布置如下：

1.手孔蓋  2.平衡重  3.曲軸箱  4.油標尺  5.精濾油器   6.油泵   7.粗濾油器   8.曲軸

16、聯軸器和保護裝置：

1）壓縮機與柴油發動機通過減速器和聯軸器聯結，采用輪胎式或者膜片式聯軸器。

2）聯軸器配帶全封閉護罩，無火花結構。

3）所有可能危及人身安全的運動部件都應提供防護罩。

17、盤車機構：

壓縮機設有手動盤車裝置，方便安裝調試和維修保養。

18、管道和附屬設備：

1）賣方提供機組范圍內所有工藝氣管線系統及閥門。

2）管線分支采用無縫三通和無縫彎頭。

3）機組與用戶的接口必須是法蘭連接，法蘭標準為 HG/T20592-2009 鋼制管法蘭。

4）工藝氣管道及法蘭、閥門公稱壓力等級按標準選擇。

5）供貨時提供機組內所有與用戶相連接的配對法蘭、螺栓、螺母及墊片。
